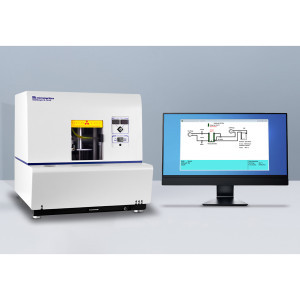

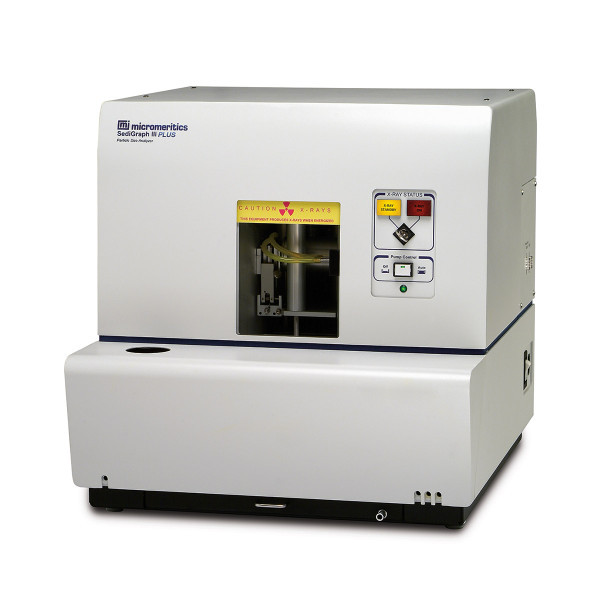

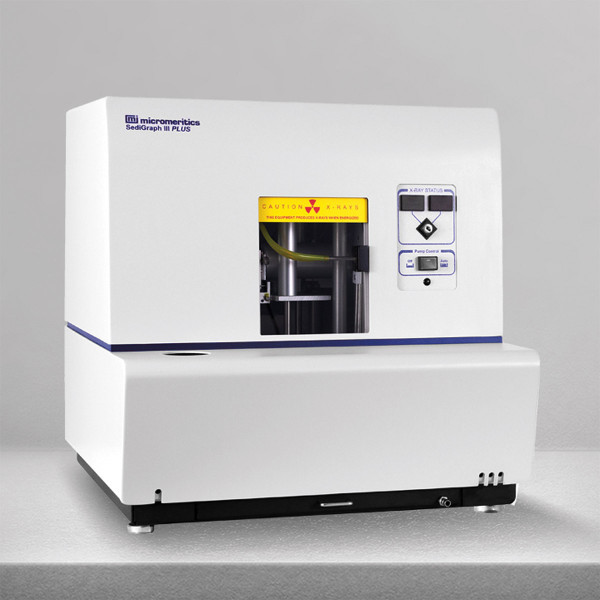

SediGraph III Plus
Рентгенівський седиментаційний аналізатор розміру частинок
| Виробник
Micromeritics |
 |
SediGraph – це сімейство аналізаторів розміру частинок неорганічних матеріалів. Дані прилади вже більше чотирьох десятирічь вважаються базовими в багатьох наукових і промислових лабораторіях по всьому світі. SediGraph відповідає стандартам ISO 13317-3 та ASTM B761, а також стандартам, які розробляє Комісія ASTM C28 по передовій кераміці.
SediGraph використовує гравітаційну седиментацію частинок в рідині для їх просторового розділення за розмірами, а також поглинання сфокусованого в лінію рентгенівського випромінювання для визначення маси частинок певного розміру. Такий підхід забезпечує високу швидкість, точність та відтворюваність вимірювань.
SediGraph III Plus – це найновіший представник сімейства, який характеризується високим рівнем автоматизації вимірювань, аналізу та представлення отриманих результатів, а також легкістю експлуатації й обслуговування. Прилад визначає розподіли частинок за розмірами, а також відповідні статистичні характеристики, зокрема D10, D50 і D90 тощо. Для безперервного моніторингу технологічних процесів, прилад можна поєднати з автосамплером MasterTech, при цьому користувач матиме змогу отримувати результати вимірювань в режимі віддаленого доступу через мережу або хмарне середовище.
Особливості роботи
Переваги
- Повний облік частинок гарантує, що враховується вся введена проба, включаючи будь-які фракції вище 300 мкм і нижче 0,1 мкм
- Можливість об’єднувати дані з іншими методами визначення розміру частинок, таким чином розширюючи діапазон звітних даних до 125 000 мкм (125 мм) – відмінно підходить для геологічних застосувань
- Сканування седиментаційної комірки знизу вгору дозволяє точно визначити кількість частинок, що швидко осідають, і мінімізує час, необхідний для вирішення проблеми відділення дрібних частинок.
- Повністю автоматична робота збільшує пропускну здатність зразків і зменшує участь оператора, а також зменшує можливість людської помилки
- Робота при контрольованих температурах гарантує, що властивості рідини залишаються незмінними протягом усього аналізу, тому ви можете бути впевнені в точних результатах
- Кілька швидкостей аналізу дозволяють вибрати потрібну комбінацію швидкості та роздільної здатності, яка відповідає вашим потребам
- Відображення в режимі реального часу дозволяє відстежувати графік сукупної маси поточного аналізу та приймати негайні процедурні рішення, якщо це необхідно
- Звіти про статистичний контроль процесів (SPC) відстежують ефективність ваших процесів, дозволяючи негайно реагувати на коливання
- Накладання графіків забезпечує візуальне порівняння результатів аналізу одного або кількох аналізів; еталонний або базовий аналіз, наприклад, або суперпозиція двох різних типів графіків однакових даних аналізу
- Графіки порівняння даних забезпечують графічне відображення математичної різниці між двома наборами даних (відмінність від еталонного графіка) або межі значення точки даних вище або нижче межі допуску (поза специфікацією)
- Система управління декількома аналізаторами дозволяє одночасно керувати двома SediGraph з одного комп’ютера, зберігаючи цінний простір лабораторії та роблячи зручним зберігання даних
Програмне забезпечення
SediGraph III Plus оснащено універсальним, простим у використанні інтерфейсом користувача, який надає всі зручні функції, які ви очікуєте від програми на базі Windows. Ці функції включають меню, яке можна налаштувати, настроювані звіти з логотипом вашої лабораторії, графіки, які можна редагувати, графіки та таблиці, що можна вирізати та вставляти, функції експорту даних тощо. Спеціальні протоколи допомагають планувати, запускати та контролювати аналіз і гарантують, що всі наступні аналізи виконуються однаково, незалежно від кваліфікації оператора. Ви можете збирати, упорядковувати, архівувати та зменшувати необроблені дані, а також зберігати стандартизовану інформацію про зразки та умови аналізу для легкого доступу під час подальших застосувань. Готові звіти можна створювати на екрані, папері або передавати в різних форматах на пристрої зберігання.
Технічний опис
| Робочі характеристики | SediGraph III Plus
|
|---|---|
| Діапазон діаметрів частинок [μm]
|
300 … 0.1 (1)
|
| Об’єм проби [ml]
|
50 (2)
|
| Діапазон температур камери змішування [°С]
|
25 … 50 (3)
|
| Матеріали, що контактують з пробою
|
Нержавіюча сталь; імпрегнований тефлоном анодований алюміній; нікельований алюміній; нейлон; поліпропілен; полістирол; трубки з Tygon® та Pharmed®; карбід вольфраму; Ertalyte®; Viton®; Buna-n; епоксидна смола
|
| Дисперсійні рідини
|
Будь яка рідина, що є сумісною з матеріалами вимірювальної комірки та не сильно поглинає рентгенівське випромінювання (типові рідини: вода; гліколі; мінеральні олії; SediSperse®; спирти)
|
(1) Еквівалентний сферичний діаметр, тобто діаметр частинки з формою ідеальної сфери, що має такий же об’єм і фізичні властивості, як і досліджувана частинка.
(2) Проба є дисперсною системою. Задавати точне значення концентрації не потрібно.
(3) Для точного керування задане значення повинно бути хоча б на 10 °C вище за температуру оточуючого середовища.
| Умови експлуатації
|
SediGraph III Plus
|
|---|---|
| Вимоги до електроживлення
|
AC; 50 Hz; 240 V (± 10%); 7.5 A (4); 450 VA (5)
|
| Діапазон температур експлуатації [°С]
|
10 … 40
|
| Діапазон температур зберігання/транспортування [°С]
|
-10 … 55
|
| Відносна вологість повітря [%]
|
20 … 80 (6)
|
(4) Пікове значення. Лінія електроживлення повинна бути здатною забезпечувати такий струм.
(5) Нормальне енергоспоживання.
(6) За умови відсутності конденсації.
| Масо-габаритні характеристики | SediGraph III Plus
|
|---|---|
| Ширина [cm] | 50.5
|
| Довжина (глибина) [cm] | 58
|
| Висота [cm]
|
52
|
| Маса [kg] | 43
|
Аксесуари

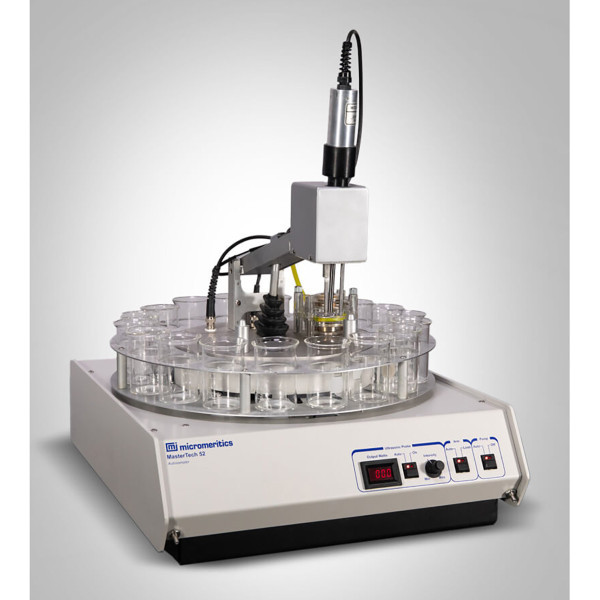

Автосамплер MasterTech 052
Автоматичний пробовідбірник MasterTech 052 гарантує, що зразки кожного разу готуються та аналізуються однаково. MasterTech розроблено для збільшення пропускної здатності, повторюваності та відтворюваності, одночасно зменшуючи участь оператора. До 18 зразків можна поставити в чергу для послідовного виконання та повністю без нагляду, включаючи автоматичне перемішування або обробку ультразвуком перед передачею в систему аналізу. Операційне програмне забезпечення SediGraph керує MasterTech, а інформація про дисперсію зберігається у файлі зразка для подальшого використання.

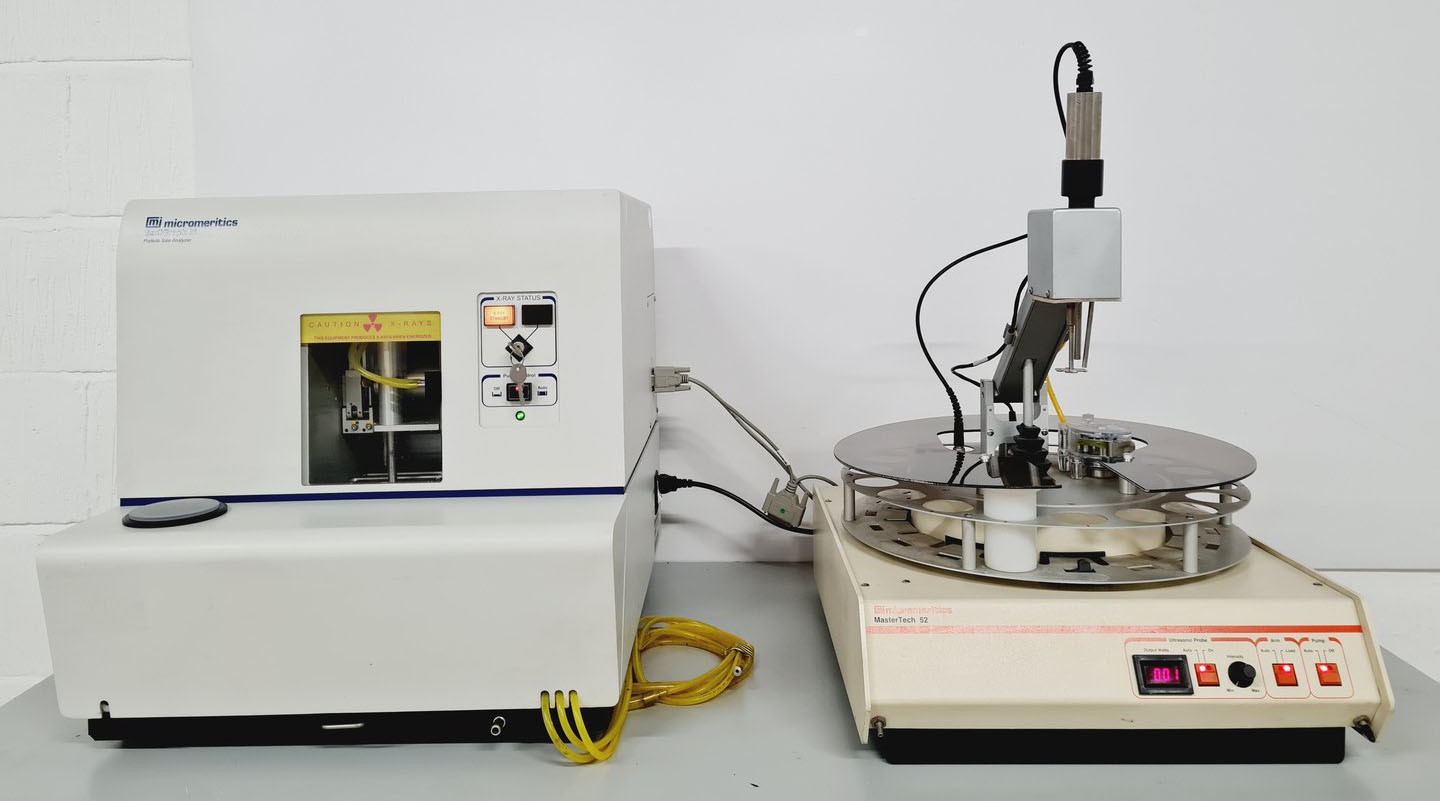

MasterTech має потужний ультразвуковий зонд для повторного диспергування зразків. Потужність наконечника зонда регулюється, а схема керування самоналаштовується для підтримки ефективних і стабільних рівнів звукової енергії. Цифрове зчитування на передній панелі дає вам знати, коли досягнуто бажаної потужності, і ця сама потужність застосовується щоразу, коли метод повторюється. SediGraph III Plus розроблений для розміщення MasterTech поверх аналітичного блоку, таким чином зберігаючи цінний простір робочого столу.
Стандарти
- ISO 13317-3 – Determination of particle size distribution by gravitational liquid sedimentation methods – Part 3. X-ray gravitational technique
- ASTM B761 – Standard test method for particle size distribution of metal powders and related compounds by X-Ray monitoring of gravity sedimentation
- Стандарти ASTM, що знаходяться під юрисдикцією Комісії C28 по передовій кераміці (див. Annual Book of ASTM Standards, Volume 15.01)
Література
Брошури
- SediGraph III Plus: Аналізатор розміру частинок (EN). – Micromeritics.
- Провідне світове аналітичне обладнання для літій-іонних акумуляторних батарей (EN). – Micromeritics, 2022.
Інструкції, настанови, вказівки
- SediGraph III Plus: Аналізатор розміру частинок. Настанова для оператора. Редакція B (EN). – Micromeritics, 2022.
- SediGraph III Plus: Аналізатор розміру частинок. Інструкції перед встановленням та контрольний список. Редакція D (EN). – Micromeritics, 2022.
- SediGraph III Plus: Аналізатор розміру частинок. Повідомлення про промилки (EN). – Micromeritics, 2023.
