Вимірювані характеристики
СКОРО ТУТ БУДЕ ТЕКСТ…

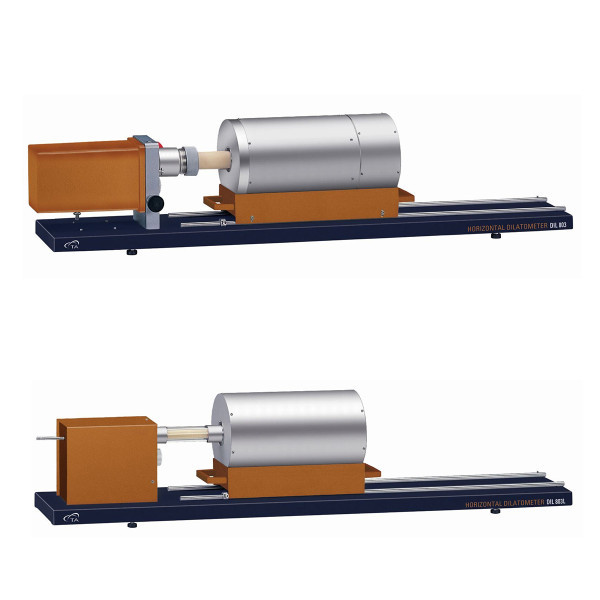

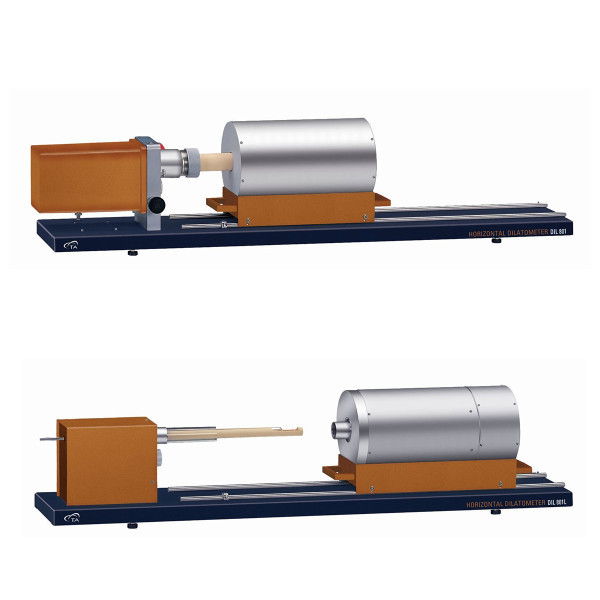

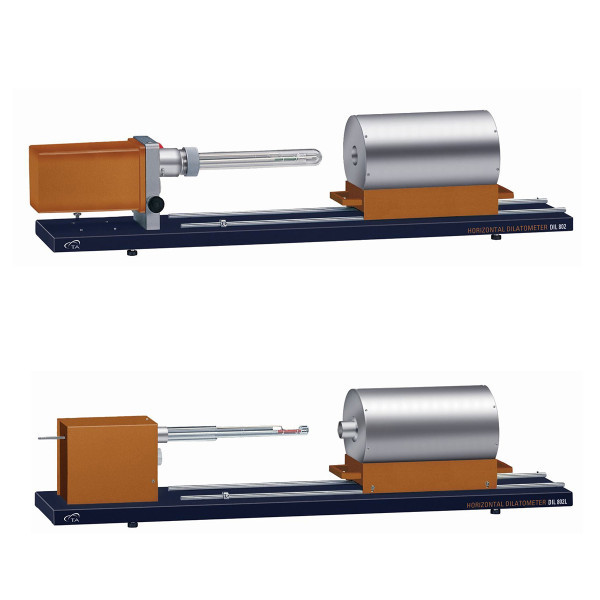

DIL 80x/80xL
Серія горизонтальних дилатометрів
Особливості роботи
СКОРО ТУТ БУДЕ ТЕКСТ…
Технічний опис
| Робочі характеристики | DIL 801 / 801L | DIL 802 / 802L | DIL 803 / 803L |
|---|---|---|---|

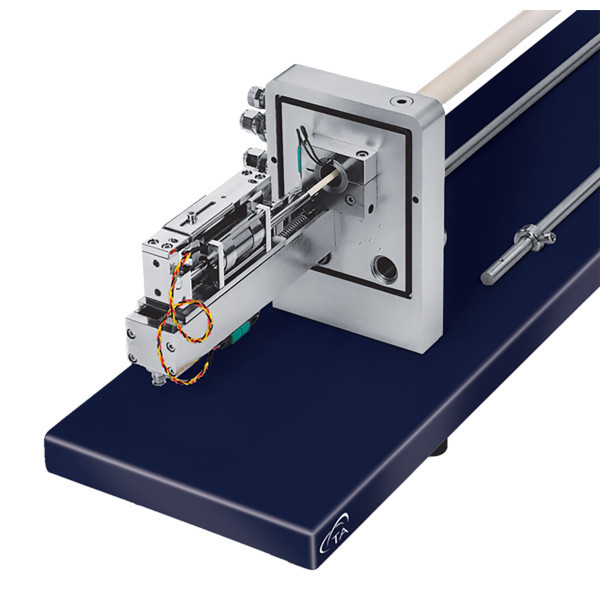

| Конструкція горизонтального штовхача | Одинарний | True DifferentialTM | Подвійний |

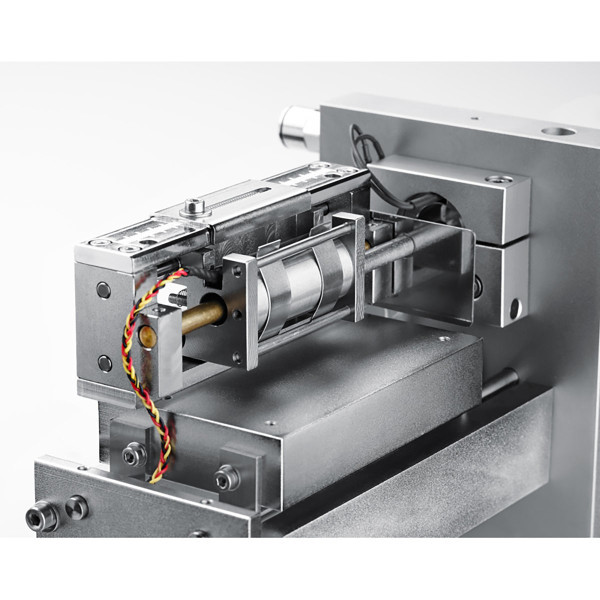

| Система реєстрації зміщення | LVDT (1) | ||

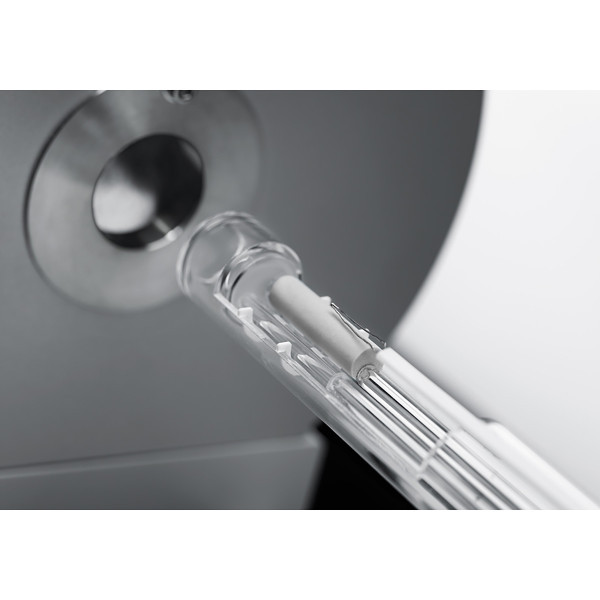

| Матеріал вимірювальної системи | Кварцове скло або оксид алюмінію | ||
| Тип атмосфери | Повітряна (окисна), відновна, інертна, вакуум / Повітряна | ||
| Діапазон температури (2) [°C] | (-160 … 1700) / (RT (3) … 1700) | ||
| Роздільна здатність по температурі [°C] | 0.05 / 0.1 | ||
| Максимальна швидкість нагрівання (2) [°C/min] | 100 | ||
| Максимальна швидкість охолодження (2) [°C/min] | 25 | ||
| Діапазон регулювання контактного зусилля [N] | (0.01 … 1) / (0.02 … 1) | ||
| Максимальний діаметр зразка (2) [mm] | 14 або 20 | 7 або 10 | |
| Довжина зразка [mm] | 0 … 50 | ||
| Зміна довжини [mm] | 4 | ||
| Роздільна здатність по довжині [nm] | 10 / 20 | ||
| Точність визначення CTE (4) [K-1] | 0.03×10-6 / 0.05×10-6 | 0.01×10-6 / 0.03×10-6 | 0.03×10-6 / 0.05×10-6 |
(1) LVDT – Linear Variable Differential Transducer, диференційний перетворювач (трансформатор) для вимірювання лінійних переміщень.
(2) Залежить від варіанту печі.
(3) RT – Room Temperature, кімнатна температура.
(4) CTE – Coefficient of Thermal Expansion (linear), коефіцієнт (лінійного) теплового розширення.

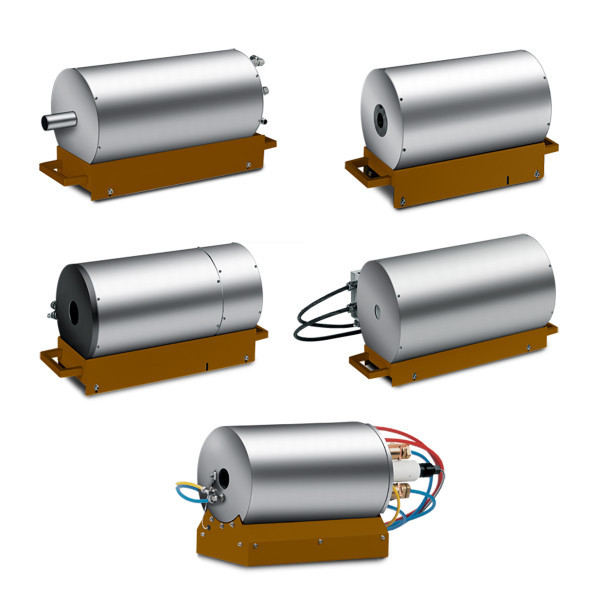

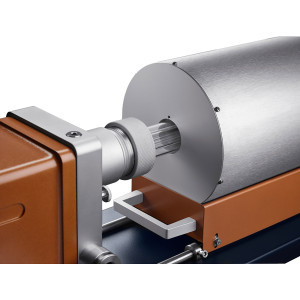

Характеристики печей – Частина 1
| Матеріал вимірювальної системи
|
Кварцове скло | |
| Матеріал нагрівального елементу
|
NiCr в оболонці
|
CrAIFe
|
| Діапазон температури печі [°C]
|
-160 … 700
|
RT (3) … 1100
|
| Діапазон температури зразка [°C]
|
-150 … 650
|
RT (3) … 1000
|
| Максимальна швидкість нагрівання [°C/min]
|
50
|
100
|
| Максимальна швидкість охолодження [°C/min]
|
25
|
|
| Сумісні моделі дилатометрів
|
DIL 80x
|
DIL 80x / 80xL
|

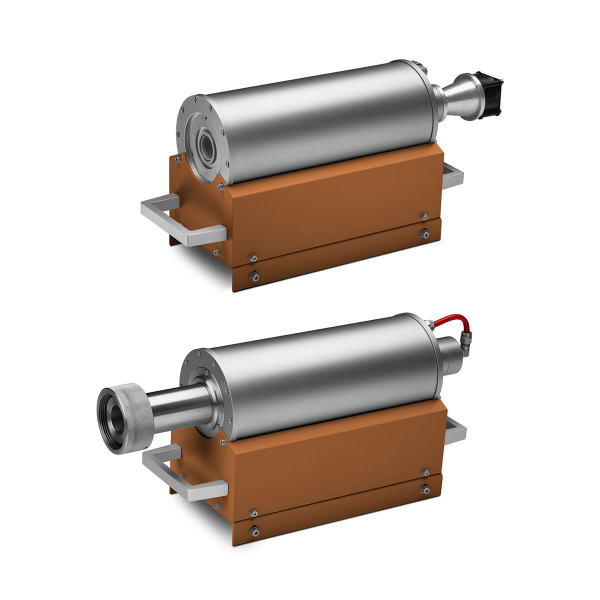

Характеристики печей – Частина 2
| Матеріал вимірювальної системи
|
Оксид алюмінію | ||
| Матеріал нагрівального елементу
|
CrAIFe
|
SiC
|
Pt/Rh
|
| Діапазон температури печі [°C]
|
RT (3) … 1350
|
RT (3) … 1500
|
RT (3) … 1700
|
| Діапазон температури зразка [°C]
|
RT (3) … 1320
|
RT (3) … 1470
|
RT (3) … 1680
|
| Максимальна швидкість нагрівання [°C/min]
|
100
|
25 | |
| Максимальна швидкість охолодження [°C/min]
|
10
|
15
|
5
|
| Сумісні моделі дилатометрів
|
DIL 80x / 80xL | ||
Аксесуари
СКОРО ТУТ БУДЕ ТЕКСТ…
Стандарти
- ASTM C372 – Standard test method for linear thermal expansion of porcelain enamel and glaze frits and fired ceramic whiteware products by dilatometer method
- ASTM C531 – Standard test method for linear shrinkage and coefficient of thermal expansion of chemical-resistant mortars, grouts, monolithic surfacings, and polymer concretes
- ASTM C824 – Standard practice for specimen preparation for determination of linear thermal expansion of vitreous glass enamels and glass enamel frits by dilatometer method
- ASTM D696 – Standard test method for coefficient of linear thermal expansion of plastics between -30°C and 30°C with a vitreous silica dilatometer
- ASTM E228 – Standard test method for linear thermal expansion of solid materials with a push-rod dilatometer
- ASTM E831 – Standard test method for linear thermal expansion of solid materials by thermomechanical analysis
- DIN 51045 – Determination of linear thermal expansion of solids
- DIN 51909 – Testing of carbonaceous materials – Determination of coefficient of linear thermal expansion – Solid materials
- DIN 52328 – Testing of glass – Determination of mean linear thermal expansion coefficient
- DIN 53752 – Testing of plastics – Determination of the coefficient of linear thermal expansion
- SEP 1680 – Aufstellung von zeit-temperatur-umwandlungsschaubildern für eisenlegierungen (DE)
- SEP 1681 – Guidelines for preparation, execution and evaluation of dilatometric transformation tests on iron alloys
